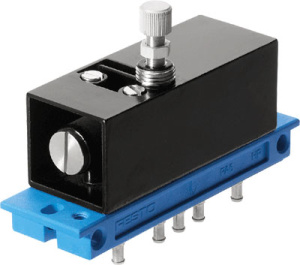

5755 Клапан задержки времени VZ-3-PK-3

Характеристика: Значение
Положение при сборке: Любое
Тип конструкции: Золотниковый
Operating pressure MPa: -0,09 ... 1 MPa
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 2 - Средняя стойкость к коррозии
PWIS conformity: VDMA24364-B1/B2-L
Температура окружающей среды: -10 ... 60 °C
Тип крепления: на мколлекторной плите со сквозным отверстием Опция
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Функция распределителя: 5/2 моностабильный
Тип управления: пневматический
Стандартный номинальный расход: 1.300 l/min
Тип сброса: механическая пружина
Условный проход: 6,9 mm
Тип уплотнения: мягкий
Тип пилотного управления: прямой
Overlap: Positive overlap
Вес продукта: 330 g
Пневматическое подключение, канал 1: G1/4
Материал уплотнений: HNBR NBR
Ручное дублирование: Нет
Направление потока: реверсивный
Время включения: 10 ms
Время выключения: 42 ms
Материал винтов: Гальванизированная сталь
Температура среды: -10 ... 60 °C
Пневматическое подключение, канал 2: G1/4
Функция быстрого выхлопа: дросселирующий
Питание пилотного каскада: Внутренний
Pilot pressure MPa: 0,25 ... 1 MPa
Пилотное давление: 2,5 ... 10 бар
Рабочая среда пилотного каскада: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Подвод пилотного воздуха 14: M5
Пневматическое подключение, канал 3: G1/4
Пневматическое присоединение, канал 4: G1/4
Пневматическое присоединение, канал 5: G1/4
Авторизация: c UL us - Recognized (OL)
Стойкость к вибрации: Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Размер клапана: 26,5 mm
Присоединение продувочного канала: не направленный
Материал каретки: Алюминиевый сплав
