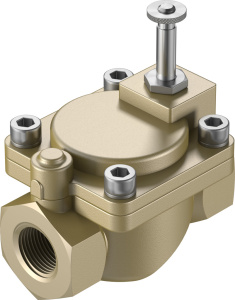

№546150 VZWM-L-M22C-G34-F4 solenoid valve

Характеристика: Значение
Положение при сборке: Предпочтительно вертикальный
Тип конструкции: Мембранный клапан Servo controlled
Классификация сопротивления коррозии CRC: 1 - Низкая стойкость к коррозии
PWIS conformity: VDMA24364 zone III
Температура окружающей среды: -10 ... 60 °C
Тип крепления: Линейный монтаж
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Функция распределителя: 2/2 Н.З., моностабильный
Тип управления: электрический
Стандартный номинальный расход: 11.700 l/min
Условный проход: 27,5 mm
Тип уплотнения: мягкий
Тип пилотного управления: С пилотным управлением
Вес продукта: 1.200 g
Материал уплотнений: NBR
Направление потока: нереверсивный
Среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] Инертные газы Вода Нейтральные жидкости
Перепад давления: 0,5 бар
Расход Kv: 10,7 m3/h
Время включения: 15 ms
Время выключения: 12 ms
Номер материала корпуса: 2.0402
Материал плунжерной трубки: Легированная сталь
Mакс. момент затяжки, присоединительная резьба: 350 Nm
Обозначение CE (см. заявление о соответствии): в соответствии с директивой EU руководством по устройству
UKCA marking (see declaration of conformity): UK regulation for pressure equipment
Температура среды: -10 ... 60 °C
значение b: 0,57
значение С: 41 l/sbar
Присоединие запорного клапана: G1
Макс. вязкость: 22 mm2/s
Рабочее давление для клапана при жидкой среде: 0,5 ... 6 бар
Рабочее давление для клапана при газообразной среде: 0,5 ... 10 бар
Температура жидкой среды: 5 ... 50 °C
Время включения при жидкой среде: 400 ms
Время выключения при жидкой среде: 750 ms
Макс. момент затяжки болтов крышки: 30 Nm
Макс. момент затяжки крепления катушки: 0,5 Nm
