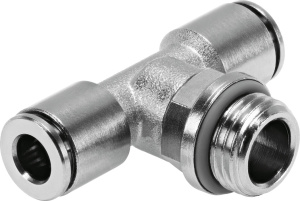

578402 Тройник с цанговым зажимом и резьбой NPQH-T-G12-Q10-P10

Характеристика: Значение
Положение при сборке: Любое
Тип конструкции: Возвратно-поступательный принцип
Примечание по рабочей среде: Возможна работа со смазкой
Классификация сопротивления коррозии CRC: 3 - Высокая стойкость к коррозии
PWIS conformity: VDMA24364-B1/B2-L
Класс чистоты помещения: ISO class 4
Температура окружающей среды: 0 ... 150 °C
Тип крепления: External hexagon A/F 16
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Условный проход: 8 mm
Вес продукта: 55,1 g
Пневматическое подключение, канал 1: Наружная резьба G1/2
Размер контейнера: 10.0
Размер: Стандарт
Проект: Т-образный
Operating pressure for entire temperature range: -0,095 ... 2 MPa
Полный диапазон температур рабочего давления: -0,95 ... 20 бар
Пневматическое подключение, канал 2: Для шлангов с наружным диаметром 10 мм
Материал отпускающего кольца: Brass, chemically nickel-plated
Материал уплотнения шлангка: FPM
Материал держателя шланга: Легированная сталь, нержавеющая
Тип уплотнения резьбового соединения: Уплотнительное кольцо
Номинальный момент затяжки: 9 Nm
Допуск для номинального момента затяжки: ± 20 %
Безопасны для пищевых продуктов: См. декларацию соответствия NSF/ANSI 169
Прим. указание по рабочему давлению: Water: max. 0.6 MPa at 0 - 50 °C
Thrust ring material: PEI
Сертификационный департамент: NSF C0523185
Материал резьбового уплотнения: FPM
Глубина вставки шланга: 18,3 mm
Guard ring material: PEI
