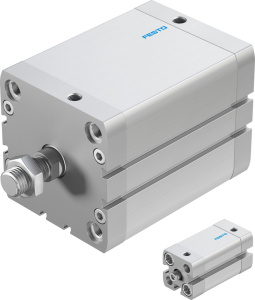

536267 Пневмоцилиндр ADN-32-10-I-P-A-S6

Характеристика: Значение
Демпфирование: P: нерегулируемое демпфирование, упругие кольца с обеих сторон PPS: самонастраивающееся пневматическое демпфирование в конце хода
Положение при сборке: Любое
Соответствует стандарту: ISO 21287
Тип конструкции: Поршень Шток Корпус из профиля
Определение позиции: Для герконов
Варианты: сертификат взрывозащиты (ATEX) улучшенные характеристики перемещения Удлиненная наружная резьба штока Шток со специальной резьбой Удлиненный шток С защитой от проворота Высокая коррозионная стойкость защита от пыли Постоянное медленное перемещение Низкое трение Двусторонний шток Проходной полый шток Термостойкие уплотнения, макс. 120°C табличка с лазерной гравировкой данных Диапазон температур -40 - 80 °C Односторонний шток Recommended for production facilities for the manufacture of lithium- ion batteries
Operating pressure MPa: 0,06 ... 1 MPa
Режим работы: двустороннего действия
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 0 - Нет стойкости к коррозии 2 - Средняя стойкость к коррозии 3 - Высокая стойкость к коррозии
PWIS conformity: VDMA24364-B1/B2-L VDMA24364 zone III
Температура окружающей среды: -40 ... 120 °C
Theoretical force at 0.6 MPa (6 бар, 87 psi), retracting: 415 N
Theoretical force at 0.6 MPa (6 бар, 87 psi), advance: 415 ... 483 N
Перемещаемая масса при ходе 0 мм: 60 g
Дополнительный коэффициент массы на 10 мм хода: 9 g
Базовый вес на 0 мм хода: 265 g
Дополнительный вес на 10 мм хода: 30 g
Тип крепления: со сквозным отверстием с внутренней резьбой с принадлежностями Опция
Пневматическое присоединение: G1/8
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки: Анодированный алюминий
Материал штока: Легированная сталь
Материал колбы цилиндра: Smooth-anodised wrought aluminium alloy
Материал винта фланца: Сталь
Обозначение CE (см. заявление о соответствии): в соответствии с директивой EU по взрывозащите (ATEX)
UKCA marking (see declaration of conformity): To UK EX instructions
RSBP classification to CD-0033: F1a
Категория ATEX Газ: II 2G
Категория ATEX Пыль: II 2D
Взрывозащита типа "Газ": Ex h IIC T4 Gb
Врывозащита типа "Пыль": Ex h IIIC T120°C Db
Взрывобезопасная температура окружающей среды: -20°C <= Ta <= +60°C
